Полностью автоматические вырезать длина машины

  • Полностью автоматические вырезать длина машины
  • Полностью автоматические вырезать длина машины
  • Полностью автоматические вырезать длина машины
  • Полностью автоматические вырезать длина машины

Полностью автоматические вырезать длина машины

    Вид оплаты: L/C,T/T,D/P,Western Union,D/A
    Terms of Trade: FOB
    Количество минимального заказа: 1 Bag/Bags
    Срок поставки: 60 дней
    Подробности Упаковки: Обнаженная упаковка
    производительность: 60m/min
    марка: Zhongtuo
    транспорт: Ocean,Land
    Место происхождения: Китай
    Способность поставки: 30 sets/month
    Сертификаты : CE, ISO, SGS

Описание продукта

CUT к длине линии CTL машина для (0,8 ~ 3.5) × 400 мм

Полностью автоматические вырезать длина машины может обработать толщиной от 0,8-3,5 мм без какого-либо лица интерфейса.
1. технические параметры:
Катушки толщиной: 0,8 ~ 3,5 мм
Ширина рулона: 100 ~ 400 мм
Материал катушки: Q195, Q235A, Q345, S355 углеродистая сталь в рулонах, HR или CR, прочность на растяжение до 590 Н/мм2.
Катушка ID:φ500-610 мм
Катушка OD: ≤φ1400mm
Вес рулона: ≤3T
Выравнивания ролика: φ100mm
Материал выравнивания ролики: 40Х, Поверхностная твердость: HRC55-58 °
Скорость линии: 40 м/мин, длина измерения кодировщиком, остановить shear.10-12pcs/мин для длиной 2 м
Толерантность: +/-0.5mm/m в длину, + /-1 мм, Длина диагонали, +/-1.5mm/m2 в выравнивание плоскости.


2. технические поток:

Катушка загрузки car→single оправки разматыватель с катушки руководитель guide→pinch feeder→transmission ролл table→ сторона guide→ уравнитель →encode длина fixing→shear →stacker

3. описание каждого оборудования:

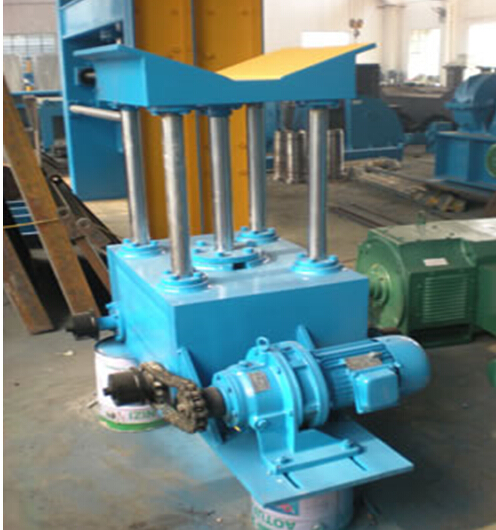

Автомобиль 3.1.Coil-Loading
1) структуры: Четыре колеса, сделанные сварки кузова автомобиля
2) ходить автомобиль управляется: 1.5kW мотор циклоиды ПИН колесо
3) автомобиля вверх вниз движения гидроцилиндр Φ100 × 500 мм
4) скорость ходьбы: 8 м/мин, Макс 4000 мм расстояние.
5) максимальная нагрузка: 3000kgs.
Конический клин ООН моталки
3.2.Single размотчика оправки с головкой катушки руководство
Разматыватель структура: Сварка Ассамблеи базы, консольные одной оправке гидравлически расширен путем соединять штанги.
Раскатки барабана: Φ508 × 450 мм, расширения диапазона: Φ500 ~ Φ610mm.
Гидравлический цилиндр для расширения: Φ100 × 100 мм
Тормоз стиль: пневматический тормоз, регулирования давления
Макс ширина рулона: 400 мм
Катушки Макс OD: 1400 мм
Макс вес катушки: 3, 000kgs.
Катушка головы руководство устанавливается на разматыватель
Пресс вниз руку катушки голова, гидроцилиндр Φ75 x 300 мм

Ведущее колесо для открытия катушки руководитель: Φ150 x 150 мм, движимый 2.2kw циклоиды мотор.

Конический клин ООН моталки


3.3 гидравлические Пинч фидер с лопатой пластины

Пинч фидер: Состоит из базы, стенд, роликовые сиденья, двойной Пинч кормления ролики, отмены и прессования вниз механизм вверх ролик, мотор.
Перемещение вверх вниз верхний пресс ролика: по Φ70 x 150 мм гидравлического цилиндра, 2 шт.
Приводной двигатель: 4кВт циклоиды мотор. Лопатой пластины: Сварка Ассамблеи с стальные пластины, два языка образные пластины (большой один для перемещения вверх и вниз, маленький один расширяться и сжиматься)
Гидравлический цилиндр для большой язык вверх вниз движения: Φ80 × 400 мм
Гидравлический цилиндр для малых язык расширения Φ63 × 400 мм -

3.4.Transmission рулон таблицы

Длина мм Размеры: 2000 x 500 мм ширина
Состоит из Φ100 4шт x 600 ролики, стальные пластины, цепи.

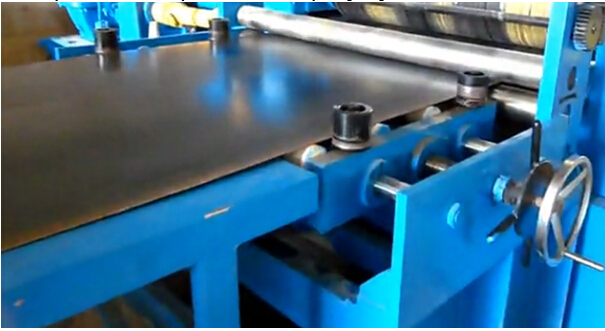

3.5 стороны руководство
Структура: вертикальных роликов для ограничения прогрессирующей положение полосы в осевой линии.
Вертикальных роликов: две пары, Φ80 × 110 мм, 40Х, высокочастотной закалки
Для регулировки вертикальных роликов на ходовые винты с регулировочным диапазон: 100-400 мм
Конический клин ООН моталки
3.6.Leveling машина
1) составлено рычаг, рычага привода и кодировщик исправить длины.
2) диск состоит из базы, ZQ500 редуктор, 37кВт двигатель постоянного тока, Евротерм 590 DC Регулятор скорости, муфты, тормоза и коробкой передач.
3) уравнитель состоит из базы, рама, мест вверх ролики и вниз ролики, луч, раздвижные ось блока, 15 выравнивания ролики (7 над 8 роликов), одну строку резервного копирования ролики для соответственно верхнего и вниз levelign роликов пресс вниз устройства, электродвигатели (2.2kw циклоиды скорость редуктор) механизм вверх вниз до кормления ролика.
4) выравнивания ролики: Φ100 × 500 мм, 40Х, HRC55-56, поверхности жесткий хром покрытием
Резервное копирование ролики: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) кодировщик: LM02-610 C-1200F/min(Japan Rep)
Конический клин ООН моталки

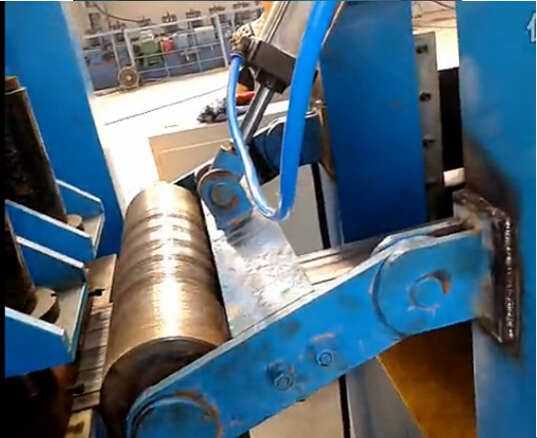

Кодирование Пневмоцилиндр поршневой: 100 мм × 120 мм
Кодирование фиксации длина ролика: 40Х, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic стрижки

Состоит из рамы, направляющая, раздвижные держатель ножа, гидравлические ограничительного механизма.
Гидравлический цилиндр для сдвига: Φ160 x 200 мм, один ПК
3.8.Stacker
Состоит из таблицы стойку и механизм шагания, и т.д.
Приводной двигатель: 3KW циклоиды мотор.
3.9.Hydraulic система
Состоит из гидравлической станции, пластины клапана, различные клапаны, шланг высокого давления, жесткие трубки, суставов, и т.д.
Давление: 12Mpa
Мощность: 4.5kW
Объем маслобака масла: 450 Л
3.10 электрической части системы управления
Целый набор электрической части системы управления включает в себя шкаф управления и пульт
Общая мощность установки: о 60кВт
